系統組成

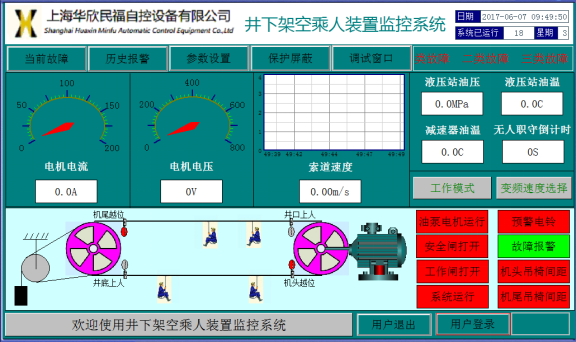

1.地面監控
系統配置一套地面監控系統，可以實時監控猴車運行狀態，并記錄保存數據。同時可以控制設備啟停、復位故障、設置參數。上位機和控制系統之間通過光纜連接，采樣TCP/IP協議。
2.架空人車裝置電控系統的組成
本裝置隔爆兼本質安全型可編程程控制箱、礦用本質安全型操作臺、礦用隔爆型顯示屏、礦用隔爆變頻器、保護傳感器、語音廣播、擴音電話、鋼絲繩在線監測等部件組成。
可編程控制箱可以采集閘工作狀態信號、減速箱油溫、油位信號、液壓站壓力信號、速度信號、各種保護信號等。
拓撲結構圖
系統功能
1、控制功能
2、強制例行檢查功能
3、換油提醒功能
4、運行信息記錄功能
5、顯示功能
6、信息診斷
7、通訊功能
8、語音提示
9、通話打點
10、視頻監控
11、裝置的保護功能：
過速保護
欠速保護
打滑保護
沿線停車保護
乘人越位保護
掉繩保護
乘人間距控制
單側運行錯向保護
減速器油溫高保護
減速器油位保護
液壓站油溫保護
液壓站油壓保護
液壓站油位低保護
液壓張緊限位保護
重錘限位保護
斷軸保護
工作制動器失效保護
安全制動器失效保護
變頻器故障
液壓站油溫保護
注：所有保護都可以單獨屏蔽。
產品選型

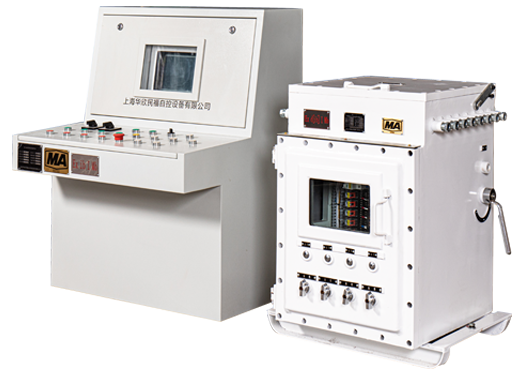

- TH2-24 礦用本安操作臺
- PB3-24 隔爆顯示屏箱
- KXJ1-1140（660）礦用隔爆兼本安型控制箱
- 礦用隔爆型交流變頻器
- DXJ-2/127 礦用隔爆兼本安型電源繼電器箱
- 傳感器現場適配
- KBA127 礦用隔爆型攝像儀
