產品簡介

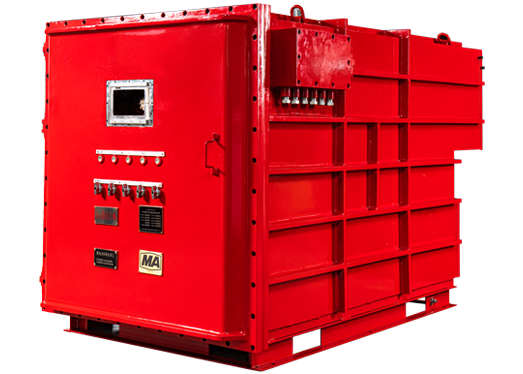

QJGR系列礦用隔爆兼本質安全型高壓真空軟起動器是基于第三代數字微處理器控制技術和現代電力電子控制技術設計的新型電氣高科技設備，是為高壓大型電動機軟起動提供的專用設備，可為電動機提供最佳的降壓限流式軟起動方式，主要用于異步電動機的啟停。其結構組成主要包括：主真空接觸器、熔斷器、控制變壓器、控制模塊、高壓可控硅模塊、可控硅保護部件、信號采集與保護部件、高壓真空旁路接觸器。

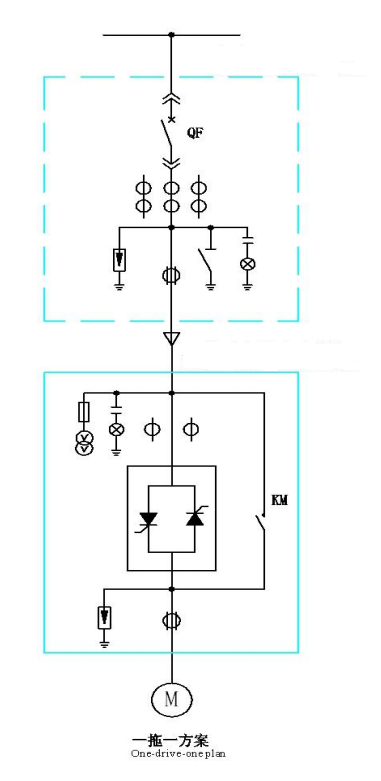

一次系統圖
技術特點
免維護
連續運行數年也無需停機維護。
安裝使用簡單
箱體是一個完整的電機起動控制和保護系統。
備份特性
可利用真空接觸器直接起動電機。
以高壓晶閘管為主回路部件
并具有均壓保護和過電壓保護系統。
先進的光纖傳輸技術
實現高壓晶閘管的觸發檢測與低壓控制回路之間的隔離。
中文液晶
操作界面人性化。
具有 RS-485 通訊接口
可與上位機或集中控制中心進行通信。
自由停車或軟停車可選
自由停車或軟停車可選。
記憶功能
有五個故障歷史記憶的功能。
箱體內部配置
有芯架，芯架底部設計有滾輪，可以在箱體底部的導軌上移動，一個人也可以將芯架從箱體內拉出。
具有很強的電磁兼容性
采用一系列防干擾措施。
保護功能
1、過載保護；
2、失、欠載保護；
3、過壓、欠壓保護；
4、缺相保護；
5、三相不平衡保護；
6、相序保護；
7、零序保護；
8、晶閘管過溫保護；
9、接線錯誤保護；
10、起動過頻保護；
11、起動超時保護；
12、旁路接觸器故障保護；
13、外部故障輸入；
14、過電流保護；
15、堵轉保護；
16、門禁連鎖保護；
17、速斷保護；
18、短路保護。
產品選型
|
序號 |
產品名稱 |
產品型號 |
額定電壓 |
額定電流 |
產品尺寸 (寬×高×深) |
產品重量 |
|
1 |

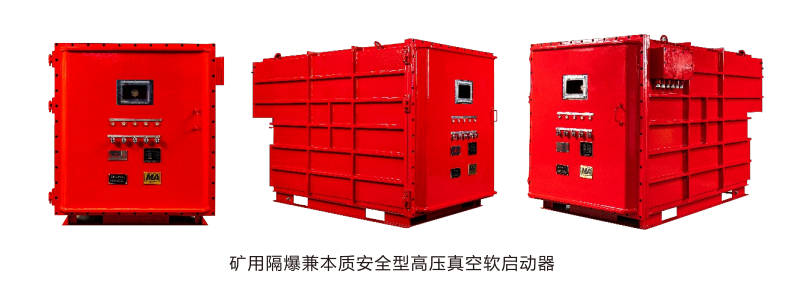

礦用隔爆兼本質安全型高壓真空軟啟動器 |
QJGR-300/10 |
10KV |
300A |
W1349×H1405×D2136 |
2650kg |
|
2 |
礦用隔爆兼本質安全型高壓真空軟啟動器 |
QJGR-300/6 |
6KV |
300A |
||
|
3 |
礦用隔爆兼本質安全型高壓真空軟啟動器 |
QJGR-150/10 |
10KV |
150A |
||
|
4 |
礦用隔爆兼本質安全型高壓真空軟啟動器 |
QJGR-150/6 |
6KV |
150A |
