該裝置由KXJ127礦用隔爆兼本安型可編程控制箱、GUD10礦用本安型位置傳感器、BYD4礦用本質安全型壓力變送器、GWK42礦用本質安全型溫度傳感器、煤礦用聚氯乙烯絕緣銅絲編織屏蔽聚氯乙烯護套軟控制電纜等組成。最大支持24個通道的模擬量采集，用于礦用提升機閘間隙的檢測及保護，該裝置采用PLC為核心控制器，抗干擾能力強，具有高可靠性及可編程的特點，配置10寸彩色顯示屏，動態顯示閘瓦間隙，動畫模擬盤閘動作。具備良好的人機交互性，操作簡單，方便易用。
1、實時在線檢測、同步顯示閘間隙值，精度在±0. 1mm之內；
2、實時在線檢測、同步顯示制動油壓值，精度在±0.1MPa；
3、閘間隙值參數自行調整設置、超限提醒功能；
4、制動油壓值參數自行調整設置、超限提醒功能；閘瓦間隙保護；
5、閘間隙計算誤差自動校正功能；
6、故障自診斷功能；
7、歷史報警記錄和查詢功能：可以查詢歷史故障記錄，方便了解盤閘的使用狀況；
8、聯脫機功能選擇，方便查檢修；
9、提供閘間隙值超限報警輸出接點,能夠與提升機電控系統實現聯鎖功能；
10、碟簧疲勞超限提醒功能，提供報警輸出接點；
11、貼閘壓力監測提醒；
12、具備閘盤偏擺檢測功能；
13、閘盤溫度實時監控功能，閘盤溫度過高時具備報警提醒功能；

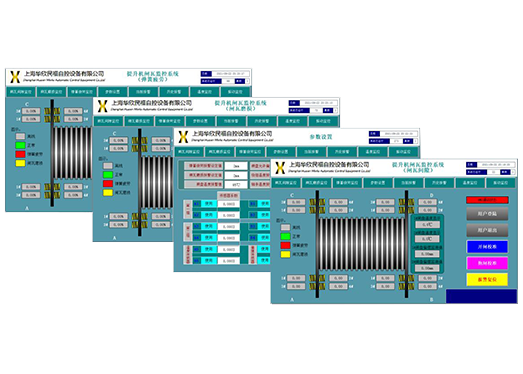

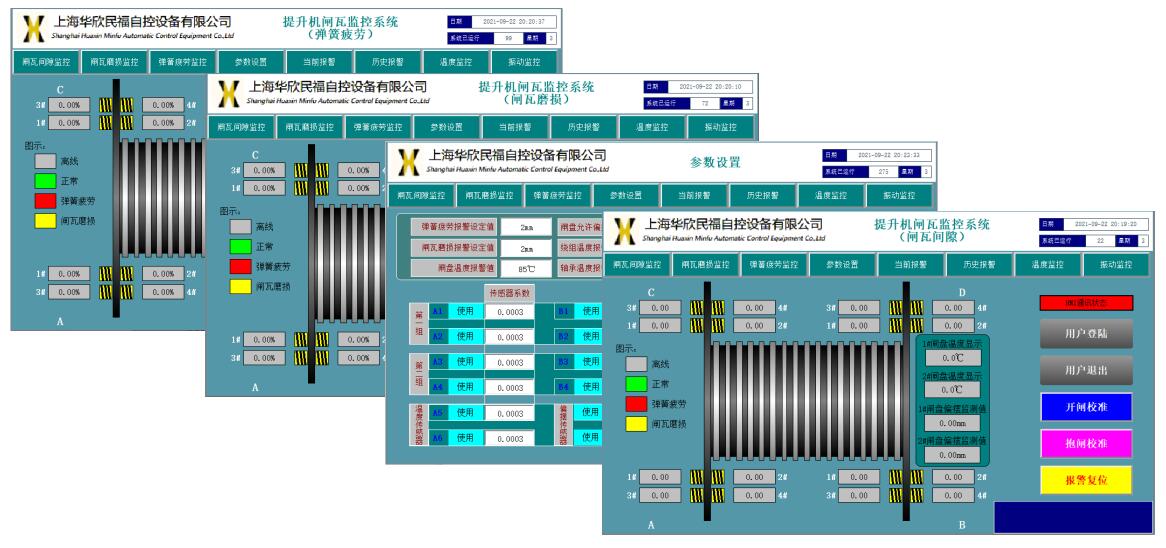

14、動態顯示閘瓦間隙，動畫模擬盤閘動作；
15、滿足智能化礦山聯網要求：標配Modbus RTU;TCP/IP等標準通訊接口。
