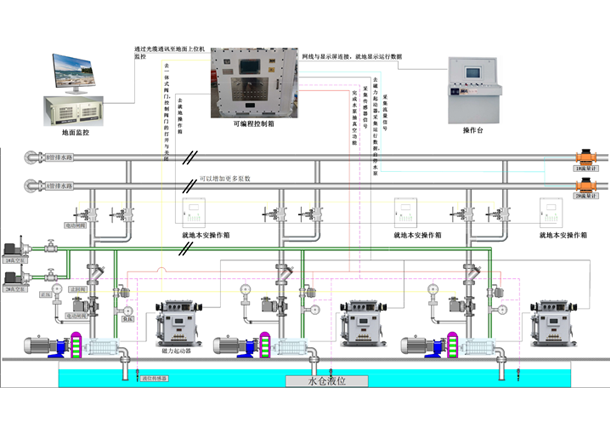

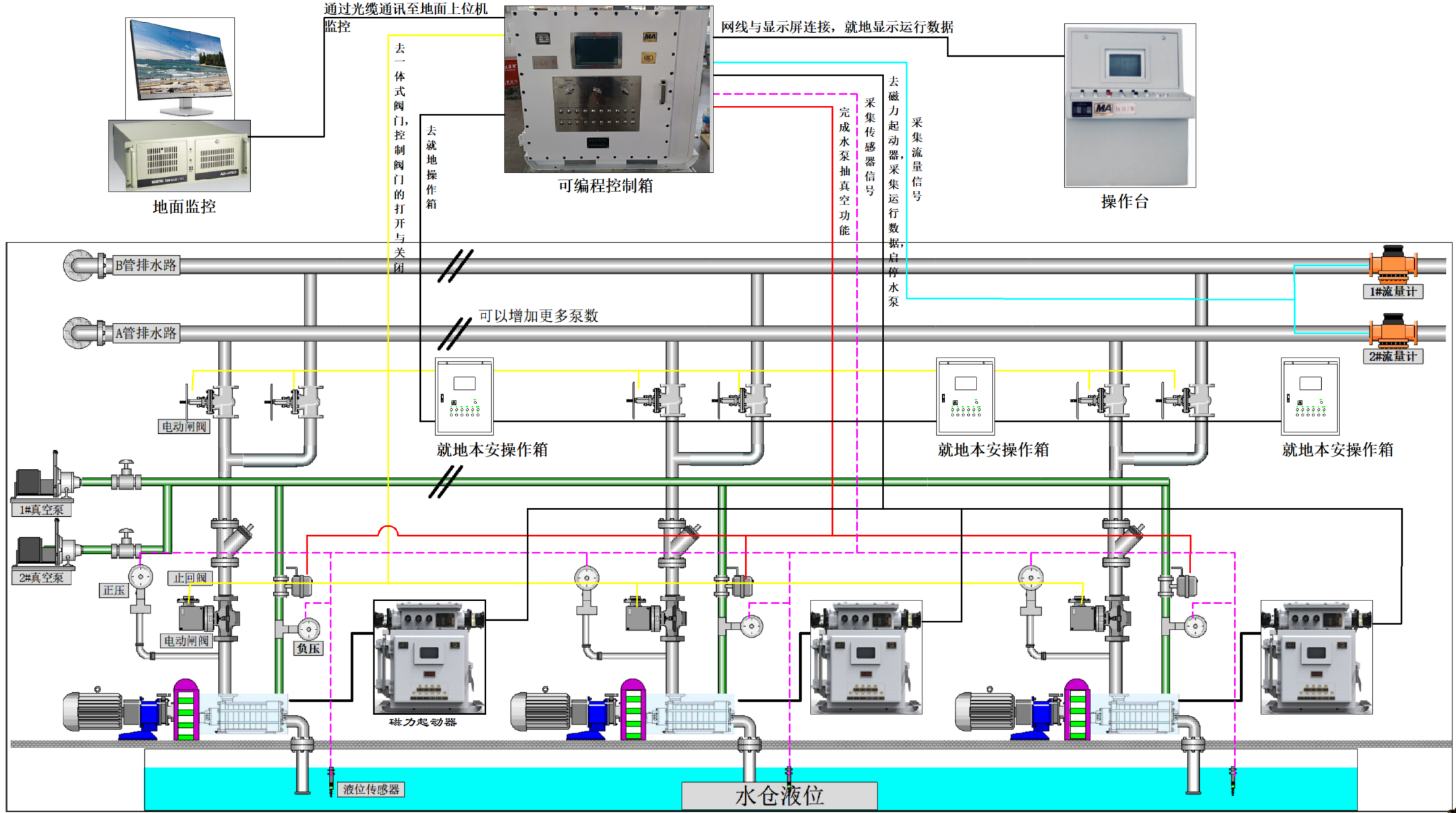

排水自動化系統由地面監控站、可編程控制箱、操作臺、射流泵總成、電動閘閥和各類傳感器組成，利用工業以太環網作為井下泵房監控系統的主干網，實現泵房相關設備數據的實時傳輸。所有泵房數據全部融入整個礦井監控系統的數據系統。
控制系統具有集控/就地、半自動和全自動控制方式；
全自動模式下，無需人為干預，由下位機自動控制，根據水位自動啟、停水泵，按連續運轉的時間長短自動實現水泵的輪換工作，避峰填谷，做出合理調度；
具備地面上位機集中控制、井下操作臺就地控制方式；
系統的實時性好，對電機和水泵的運行參數及保護參數進行實時的監測和傳送，包括：軸溫、實時流量、水位、真空度、電壓、電流、水泵出水口壓力、各種閘閥、電磁閥的位置信號等。
實時數據、事件記錄、報警記錄存入數據庫，根據選定時間段生成曲線、報表，并可隨時查詢打印；
人機界面顯示的內容豐富、形象、直觀，操作簡單、易懂；
軟件中嵌入了大量的控制策略，可以根據實際情況做出不同的決策，大大提高了系統的自動化程度和智能程度；
根據不同時期的具體情況，可以對軟件的運行參數進行調整，以適應復雜的情況，提高了系統的適應性；
|
名稱 |
型號描述 |
數量 |
|
礦用隔爆兼本安型顯示控制箱 |
KXJ127 |
若干 |
|
礦用隔爆兼本質安全型可編程控制箱 |
KXJ2-14/1140(660) |
若干 |
|
本安操作臺 |
TH3-24 |
1臺 |
|
本安操作箱 |
CXJ1-24 |
若干 |
|
工控機 |
IPC610L，Win10 專業版 |
1臺 |
|
顯示屏 |
27寸顯示屏 |
1臺 |
|
上位機軟件 |
根據現場定制開發 |
1套 |
|
交換機 |
千兆百兆網管型工業交換機 |
1個 |
|
氣水兩用射流總成 |
DN25,氣水兩用射流泵，真空表及壓力表 |
若干 |
|
礦用壓力傳感器 |
0-10MPa，4-20ma |
若干 |
|
差壓傳感器(負壓） |
-0.1~1MPa，4-20ma |
若干 |
|
礦用本安型投入式液位傳感器 |
量程0-10m.4~20mA,帶顯示 |
若干 |
|
礦用本安型振動溫度傳感器 |
速度范圍:0-20mm/s,工作電源:24VDC,信號輸出:4-20Ma |
若干 |
|
礦用隔爆兼本安型超聲波流量計 |
電源AC85~264V，輸出4-20MA |
2套 |
|
礦用本安型紅外溫度傳感器 |
量程0-100℃，4mA～20mA |
若干 |
|
礦用電動閘閥 |
根據現場適配 |
若干 |
|
止回閥 |
根據現場適配 |
若干 |
