煤礦帶式輸送機綜合保護裝置，適用于有爆炸危險的氣體（甲烷）和煤塵的采掘面、運輸大巷、井底車場、皮帶輸送機、儲煤倉場等作業環境。采用可編程控制器作為核心設備，實現對井下帶式輸送機的全面監控和保護，具有較強的適用性、可擴展性、高可靠性和強大的通訊能力。
該系統可實時采集皮帶運行過程中的速度、張力、電壓、電流、油壓、油位、抱閘、煤位、溫度、震動等數據。
滿足皮帶系統八大保護，包括溫度保護、速度保護、煙霧保護、堆煤保護、跑偏保護、張緊力下降保護、縱撕保護、防滑保護、急停保護、超溫灑水保護等。

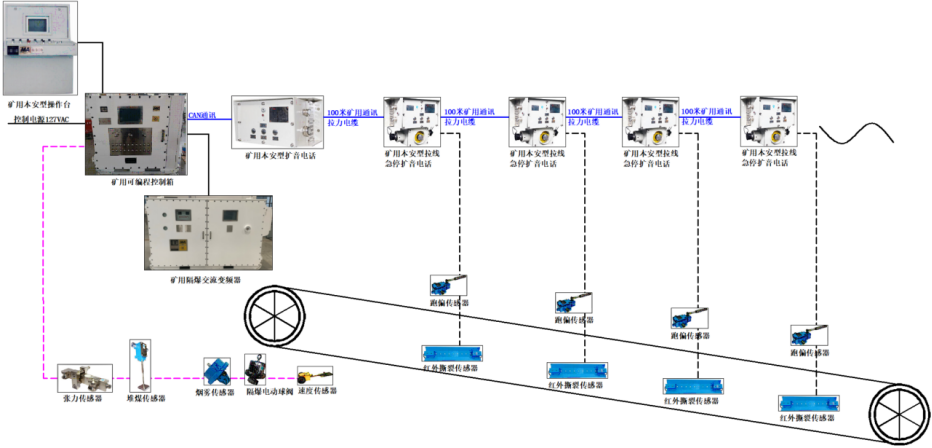

智能融合：通過電纜，將音頻、閉鎖、拉線急停系統供電融為一體，沿線連接采用快插方式。通過CAN通訊與礦用本安型拉線急停擴音電話組成智能保護系統，皮帶沿線通過一根鎧裝電纜將裝置音頻、閉鎖、拉線急停、數字通訊、裝置供電融為一體，也可做為急停閉鎖開關的拉繩。電纜采用不銹鋼快速接插件，U型銷快速連接；
實現對上級皮帶的連鎖輸入和對下級皮帶的連鎖輸出，具有皮帶間連鎖、皮帶與給煤機間連鎖功能，連鎖輸出可以在沿線電話中直接輸出；
實現對上級皮帶的連鎖輸入和對下級皮帶的連鎖輸出，具有皮帶間連鎖、皮帶與給煤機間連鎖功能，連鎖輸出可以在沿線電話中直接輸出；
可編程控制器能自動識別并顯示沿線設備類型（閉鎖、擴音電話、分站或其它設備），地址順序由控制器進行自動分配，無需進行人工配置或設置地址，單條沿線控制長度無中繼時應達到4公里；
語音報警：皮帶保護裝置具有啟動、停機預警，擴音電話帶有電池，停電后仍可通話.具有完善的語音報警功能，能夠?qū)蝹€設備的啟停、沿線設備動作及故障狀態、故障名稱及故障位置、各種傳感器接入故障等信息進行語音報警及提示。
通過光纖環網，采用工業總線通訊協議，實現集中控制，配置服務器，數據集中處理、存儲、查詢；通過光纖環網，采用工業總線通訊協議，實現集中控制，配置服務器，數據集中處理、存儲、查詢；
|
名稱 |
型號描述 |
數量 |
|

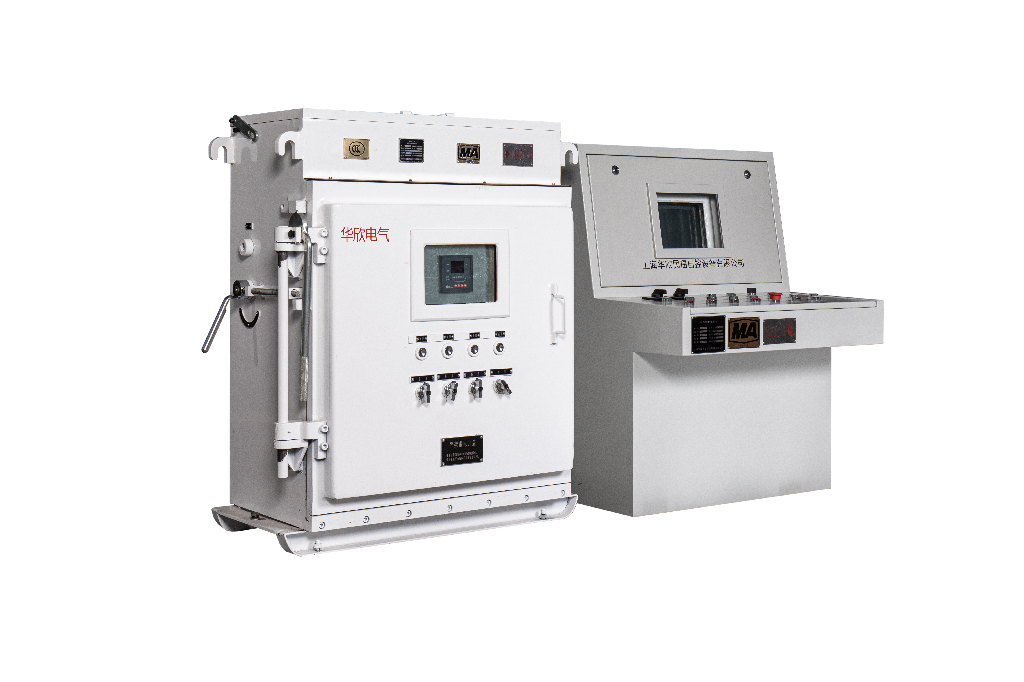

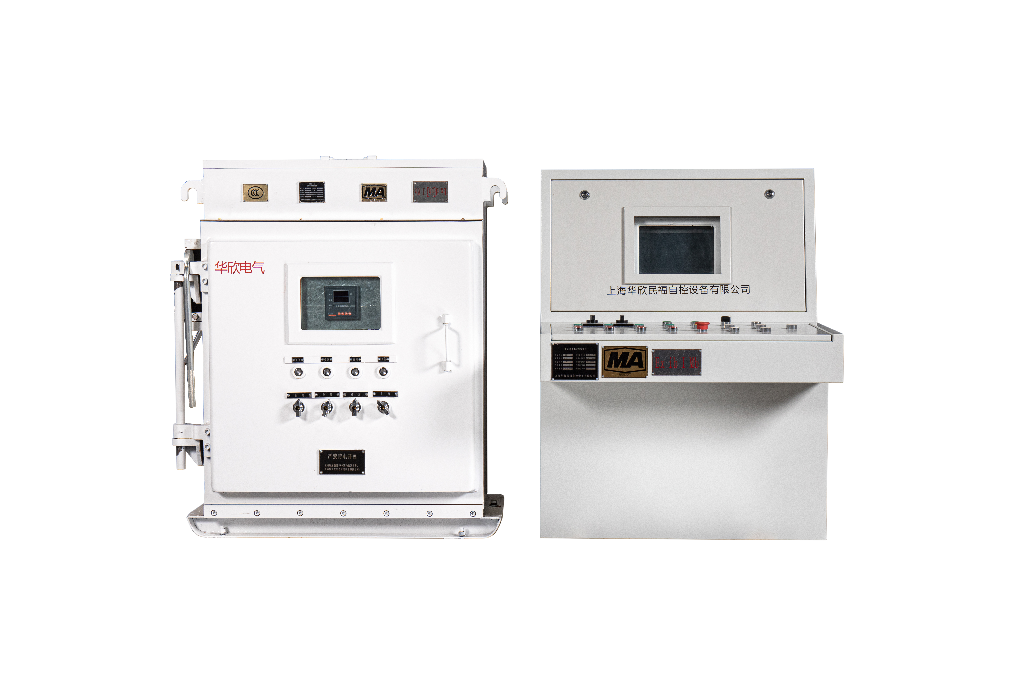

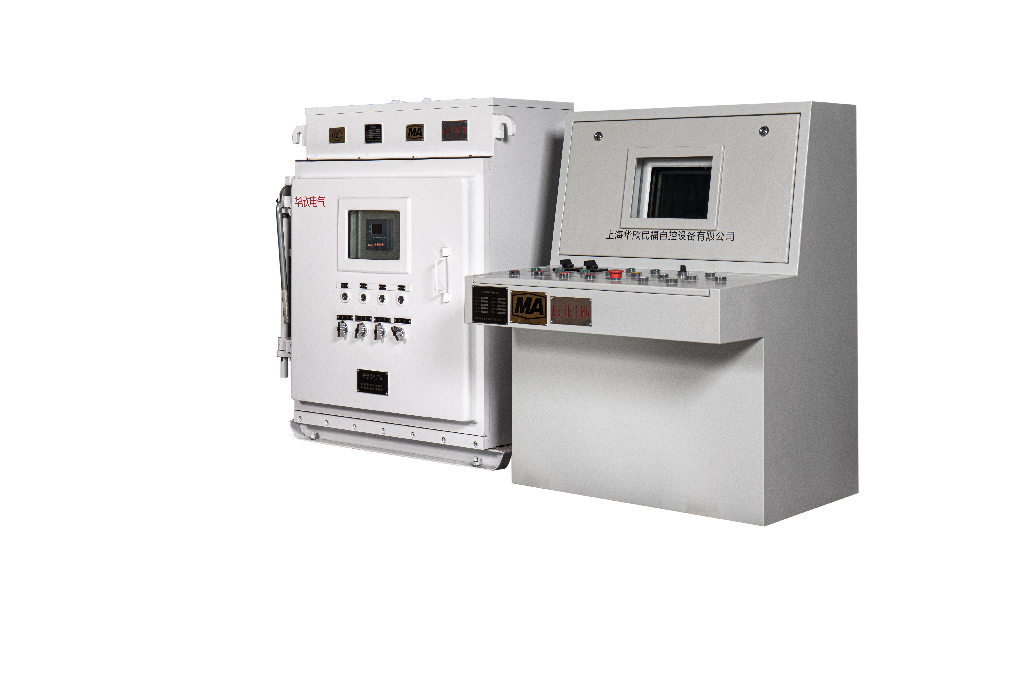

可編程控制箱 |
KXJ1-127 |
1臺 |
|
本安操作臺 |
TH1-24 |
1臺 |
|
礦用本安型拉線急停擴音電話 |
通話、打點、語音報警、按下閉鎖按鈕或拉動電纜，沿線急停閉鎖 |
若干 |
|
100米礦用通訊拉力電纜 |
MHYPBV-100M |
若干 |
|
張力傳感器 |
工作電壓：DC12～24V；5T～20T可選；DC4～20mA輸出 |
若干 |
|
礦用本質安全型煤位傳感器 |
工作電壓：DC12～24V；動作角度：15º±3º；信號輸出：無源開關量；觸電容量：24.5V/1A； |
若干 |
|
礦用本質安全型煙霧傳感器 |
工作電壓：DC12～24V；工作電流不大于120mA；靈敏度為Ⅱ級；開關量信號：無煙霧狀態時觸點斷開；有煙霧檢測時觸點閉合。 |
若干 |
